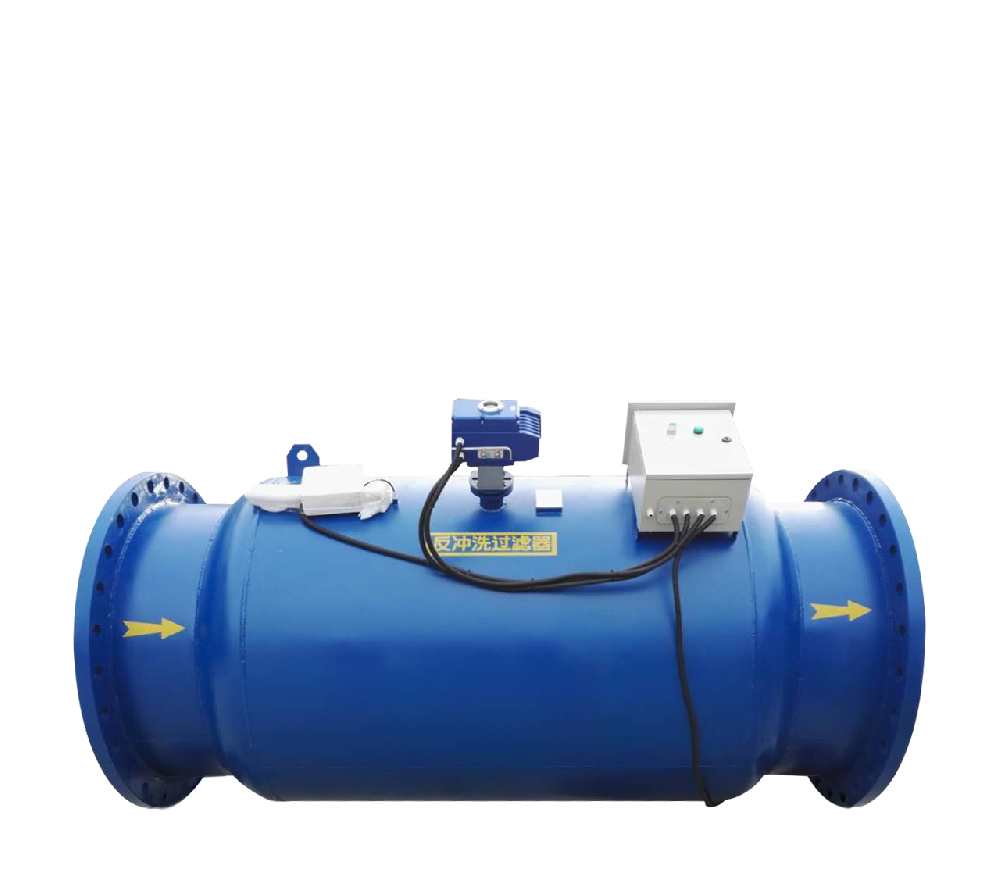

全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动排污阀及排污装置所组成。当水过滤器工作时, 反冲洗蝶阀板幵启,水流由入口进入过滤器滤芯,经过滤网过滤后流出系统,杂质被拦截在滤芯内部。水 处理器需要排污时,关闭蝶阀阀板,打开排污阀,水流经滤网后半段外侧流入内侧,经前半段过滤,部分水 流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网作用。
采暖系统中供暖,供热的热水循环系统;中央空调、冷水机组、制冷机的冷却和冷冻循环水系统;工业及民用冷却水,工业冷却循环水系统;利用地热水逬行洗浴,采暖的循环系统等。
全自动反冲洗过滤器主要由筒体、不锈钢滤网、电动排污阀及排污装置所组成。当水过滤器工作时, 反冲洗蝶阀板幵启,水流由入口进入过滤器滤芯,经过滤网过滤后流出系统,杂质被拦截在滤芯内部。水处理器需要排污时,关闭蝶阀阀板,打开排污阀,水流经滤网后半段外侧流入内侧,经前半段过滤,部分水 流由出口流入系统,剩余水流由滤网后半段外侧流入内侧,经排污口排出,起到反向自动冲洗滤网作用。

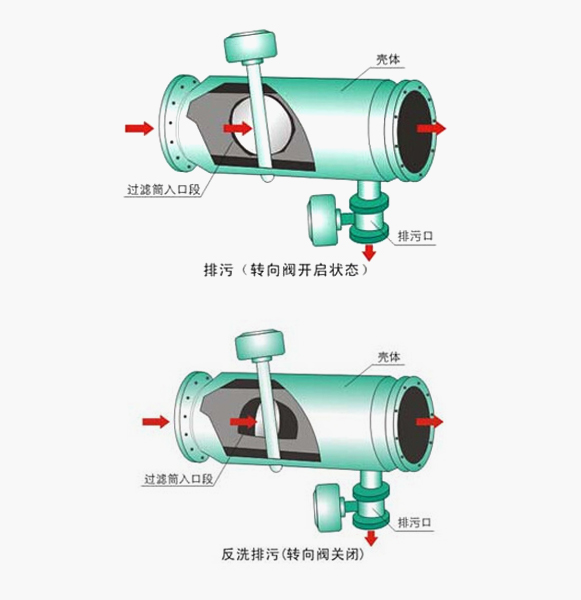

在正常情况下,转向阀开启,水流经过过滤器筒过滤后,由出口排出,当排污阀站开启后,通过过滤液体总流量增加,流速增大,冲动了粘在过滤器管壁上的杂质,杂质由排污口排出,当转向阀关闭,排污阀开启时,水流被迫从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上的杂质的效果,杂质仍通过排污口排出。
壳体:碳钢、304不锈钢、316L不锈钢
滤网:304不锈钢、316L不锈钢
刷架:304不锈钢、316L不锈钢
排污阀:铸铁、不锈钢
控制器:铜
密封圈:PTFE
可根据不同工况情况定制
型号 | 罐体规格 | 进出口规格 | 最大流量t/h | 压力 | 控制方式 | 材质 |
---|---|---|---|---|---|---|
LFFC-80-2.0 | Φ133 | DN80 | 25 | 10 | 手动 | Q235B |
LFFC-100-2.0 | Φ159 | DN100 | 50 | 10 | 手动 | Q235B |
LFFC-125-2.0 | Φ219 | DN125 | 120 | 10 | 手动 | Q235B |
LFFC-150-2.0 | Φ273 | DN150 | 160 | 10 | 手动/自动 | Q235B |
LFFC-200-2.0 | Φ325 | DN200 | 300 | 10 | 手动/自动 | Q235B |
LFFC-250-2.0 | Φ426 | DN250 | 430 | 10 | 手动/自动 | Q235B |
LFFC-300-2.0 | Φ480 | DN300 | 600 | 10 | 手动/自动 | Q235B |
LFFC-350-2.0 | Φ530 | DN350 | 850 | 10 | 手动/自动 | Q235B |
LFFC-400-2.0 | Φ630 | DN400 | 1100 | 10 | 手动/自动 | Q235B |
LFFC-450-2.0 | Φ700 | DN450 | 1400 | 10 | 手动/自动 | Q235B |
LFFC-500-2.0 | Φ800 | DN500 | 1800 | 10 | 手动/自动 | Q235B |
LFFC-600-2.0 | Φ900 | DN600 | 2200 | 10 | 手动/自动 | Q235B |
