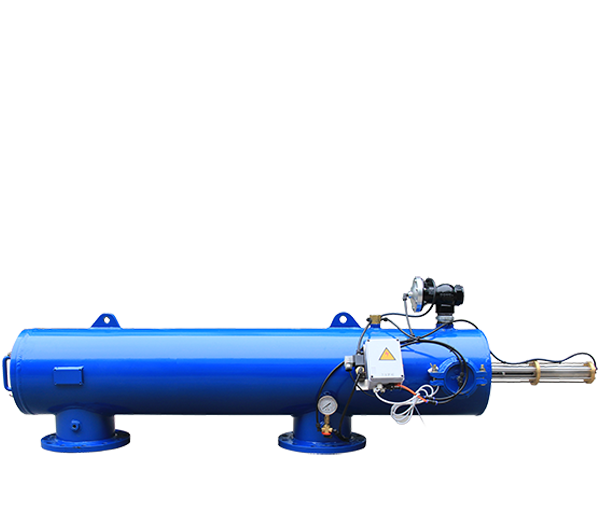

吮吸式自清洗过滤器

Self cleaning filter

过滤面积大,纳污量高,循环监控

钢铁行业 石油石化 造纸行业 机械加工 火电及核电 电子工业

吮吸式自清洗过滤器

吮吸式自清洗过滤器

产品概述

吮吸式自清洗过滤器自动过滤原水、自动清洗滤网、自动排放污垢,全程自动控制无需人工操作,清洗排污系统不间断供水,吮吸式全自动自清洗过滤器控制方式可自动、手动。

应用范围

电力,反渗透前级、石化,精细化工,食品饮料,汽车,工业,冶金,造纸,医药,微电子,环保水处理等行业。

产品简介

吮吸式自清洗过滤器自动过滤原水、自动清洗滤网、自动排放污垢,全程自动控制无需人工操作,清洗排污系统不间断供水,吮吸式全自动自清洗过滤器控制方式可自动、手动。

工作原理

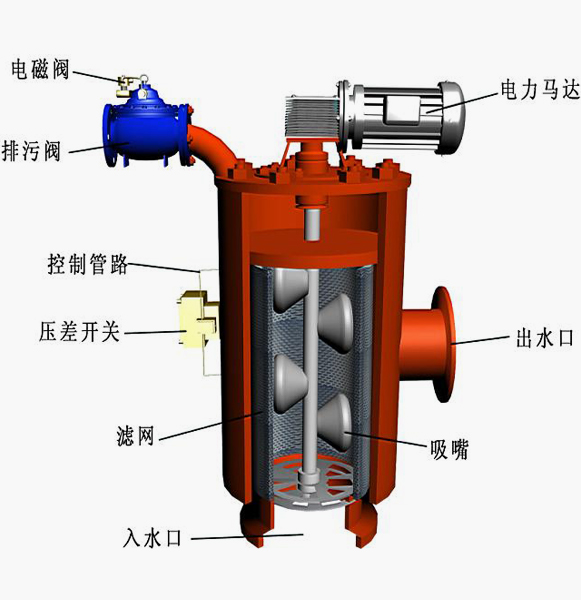

当水从进水口进入并从外向里进入粗滤网(粗滤网的设置根据水质情况而定),较粗的杂质被过滤后再进入细滤网,较小的杂质被拦在细过滤内壁,过滤后的干净水从出水口流出,在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由于杂质层堆积在细滤网的内侧,当滤筒内壁的杂质越积越多时,在细滤网的内、外两侧就形成了一个压差。吸吮式自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时,过滤器将开始自清洗过程,此间净水供应不断流,整个自清洗过程包含两个步骤:清洗阀打开,清洗室及吸污器内水压大幅度下降,通过滤筒与吸污管的压力差,吸污管与清洗室之间通过吸嘴产生一个吸力,形成一个吸污过程滤网内壁的杂质被吸吮扫描器吸入并通过排污阀排出。同时,外部的双向电机带动吸吮扫描器作螺旋式扫描运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟,排污阀在清洗结束时关闭清洗方式:过滤器的反清洗方式采用电机驱动、吸嘴吸吮,减速机电机带动吸污器及吸嘴旋转,吸嘴吸吮细滤网内壁完成吸污。过滤器开始准备下一个冲洗周期。自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。

技术参数


壳体:碳钢、304不锈钢、316L不锈钢

滤网:304不锈钢、316L不锈钢

刷架:304不锈钢、316L不锈钢

排污阀:铸铁、不锈钢

控制器:铜

密封圈:EPDM橡胶

可根据不同工况情况定制

产品细节
