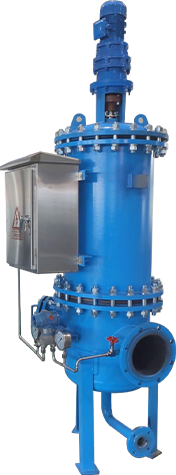

多柱式自清洗过滤器

Self cleaning filter

过滤面积大,纳污量高,循环监控

钢铁行业 石油石化 造纸行业 机械加工 火电及核电 电子工业

多柱式自清洗过滤器

多柱式自清洗过滤器

产品概述

多柱式自清洗过滤器是一种能提供多种综合性用途的工业自动过滤器,保证过滤液体纯净可靠。适用于大部份水过滤的标准应用,无论从处理能力、精确度和可靠性,即使在恶劣的操作条件下也能持续保持良好的运行态势。

应用范围

电力,反渗透前级、石化,精细化工,食品饮料,汽车,工业,冶金,造纸,医药,微电子,环保水处理等行业。

产品简介

多柱式自清洗过滤器是一种能提供多种综合性用途的工业自动过滤器,保证过滤液体纯净可靠。适用于大部份水过滤的标准应用,无论从处理能力、精确度和可靠性,即使在恶劣的操作条件下也能持续保持良好的运行态势。

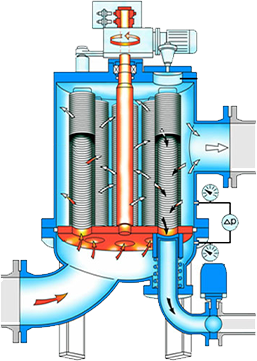

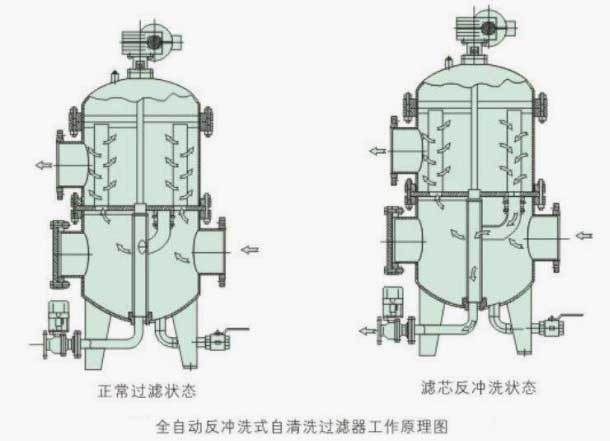

工作原理

水由入口进入,首先经过粗滤网滤掉较大颗粒的杂质,然后到达细滤网。在过滤过程中,细滤网逐渐累积水中的脏物、杂质,形成过滤杂质层,由杂质层堆积在细滤网的内侧,因此在细滤网的内、外两侧就形成了一个压差。当过滤器的压差达到预设值时,将开始自动清洗过程,此间净水供应不断流,清洗阀打开,清洗室及吸污器内水压大幅度下降,通过滤筒与吸污管的压力差,吸污管与清洗室之间通过吸嘴产生一个吸力,形成一个吸污过程。同时,电力马达带动吸污管沿轴向做螺旋运动。吸污器轴向运动与旋转运动的结合将整个滤网内表面完全清洗干净。整个冲洗过程只需数十秒钟。排污阀在清洗结束时关闭。过滤器开始准备下一个冲洗周期。


根据不同的工况情况设计相对应的管道接口

技术参数


壳体:Q235、304不锈钢

滤网:304不锈钢、316L不锈钢

最小反洗水压: 0.2 Mpa

排污阀:铸铁、不锈钢

用途:水中除杂

密封圈:EPDM橡胶

系统反冲洗间隔: 0-10h(视水质可调)

系统反冲洗循序: 逐个单元反冲洗

可根据不同工况情况定制


型号 罐体规格 进出口规格 最大流量t/h 压力 材质 精度等级 电机功率/减速机型号
LFS-300-150 Φ325*2200 DN150 200 10 Q235/304不锈钢 ≥50μm 0.37kw/RV040
LFS-400-200 Φ426*2300 DN200 300 10 ≥100μm
LFS-480-250 Φ480*2350 DN250 450 10 ≥100μm
LFS-600-300 Φ600*2500 DN300 700 10 ≥200μm 0.75kw/RV075
LFZ-700-350 Φ700*2600 DN350 900 10 ≥300μm
LFZ-800-350 Φ800*2600 DN400 1200 10 ≥300μm
LFZ-900-400 Φ900*2800 DN450 1500 10 ≥500μm
LFZ-1000-450 Φ1000*3000 DN500 2000 10 ≥1000μm 1.5kw/RV090
LFZ-1100-600 Φ1100*3200 DN600 2500 10 ≥1000μm
LFZ-1200-700 Φ1200*3500 DN700 3500 10 ≥1500μm

产品细节
