刷式自清洗过滤器

钢铁行业 石油石化 造纸行业 机械加工 火电及核电 电子工业

刷式自清洗过滤器

刷式自清洗过滤器

产品概述

自清洗过滤器过滤精度从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。清洗方式简单,且清洗循环监控,可实现自动清洗排污,全自动过滤器控制系统中的各参数均可调节。设有电机过载保护,可有效保护电机。

应用范围

产品简介

自清洗过滤器过滤精度从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。清洗方式简单,且清洗循环监控,可实现自动清洗排污,全自动过滤器控制系统中的各参数均可调节。设有电机过载保护,可有效保护电机。

产品特点

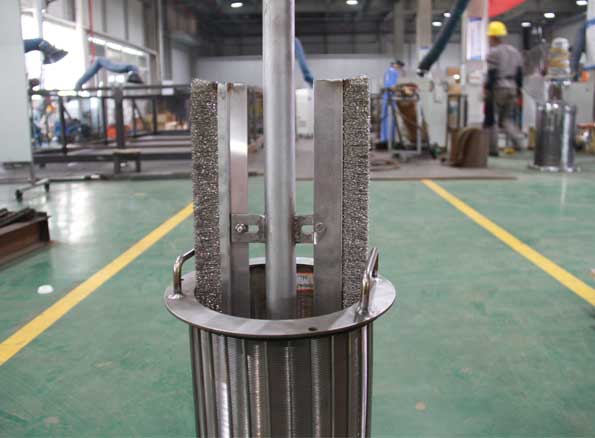

采用机电一体化设计。全自动自清洗过滤器由驱动机构、控制管路(包括压差开关)、主管组件、滤芯组件、清洗机构、连接法兰等主要零部件组成。 电控器、控制管路和排污阀构成过滤器的控制部分,用于实现自动清洗排污过程。 控制管路由压差开关、管接头、黄铜管等附件组成。过滤器常规产品使用不锈钢转刷,也可根据不同的使用条件(水温、水质),选用其它材质的转刷。
1)过滤精度默认为100微米,且从50至5000微米可选,过滤面积大,纳污量高,用户可根据实际工况定制。
2)清洗方式简单,且清洗循环电子监控,可实现自动清洗排污。全自动自清洗过滤器控制系统中的各参数均可调节。
3)设有电机过载保护,可有效保护电机。
4)具有在清洗排污时不间断供水、无需旁路的特点,且清洗时间短,排污耗水量少,不超过总流量的3%。
5)维修性强、安装拆卸简便易行。 与用户管线的连接方式为法兰连接,法兰采用国标法兰, 通用性强。

工作原理

工作原理全自动自清洗过滤器具有对原水进行过滤并自动对滤芯进行清洗排污的功能,且清洗排污时系统不间断供水。
全自动自清洗过滤器的清洗有两种控制方式:自动控制和手动控制。
自动控制:自动控制有定时和压差两个方式。在过滤时间定时器上设定过滤时间,当过滤时间到,启动排污,排污时间由排污时间定时器设定;同时控制系统实时将系统压差与用户设定的压差相比较,当系统压差达到设定压差时,过滤器也进行清洗排污,排污时间由排污时间定时器设定。排污时间到,停止清洗,系统恢复至其初始状态,为下一个过滤工序作好准备。
手动控制:将操作面板上的手动/自动选择开关拨到手动位置,过滤器进行排污。

根据不同的工况情况设计相对应的管道接口


技术参数


使用压力:0.2~2.5MPa

罐体材质:Q235B、304、316L、碳钢衬胶

使用温度:W80°C

清洗刷材质:304、316L

使用电压:380V 50HZ

清洗方式:刷式

反洗耗水量:W 2%

清洗时间:60s可调

过滤精度:50~5000微米

控制方式:手动、自动(压差、时间)

滤芯材质:304、316L、2205

可根据不同工况情况定制

型号罐体规格进出口规格最大流量t/h精度等级电机功率/减速机型号
LFZ-250-50Φ273*1000DN25-DN5050≥50μm0.18KW/RV040
LFZ-300-100Φ325*1200DN80-DN125100≥100μm0.37KW/RV063
LFZ-400-150Φ426*1300DN150200≥200μm
LFZ-480-200Φ480*1550DN200300>≥300μm
LFZ-530-250Φ530*1650DN250450≥300μm0.75kw/RV075
LFZ-600-300Φ600*1750DN300550≥300μm
LFZ-700-350Φ700*2000DN350700≥500μm
LFZ-800-400Φ800*2150DN4001000≥800μm
LFZ-900-450Φ900*2300DN4501200≥1000μm
LFZ-1000-500Φ1000*2500DN5001500≥1500μm
LFZ-1100-600Φ1100*2600DN6001800≥3000μm1.5kw/RV090
LFZ-1200-700Φ1200*2800DN7002300

产品细节
