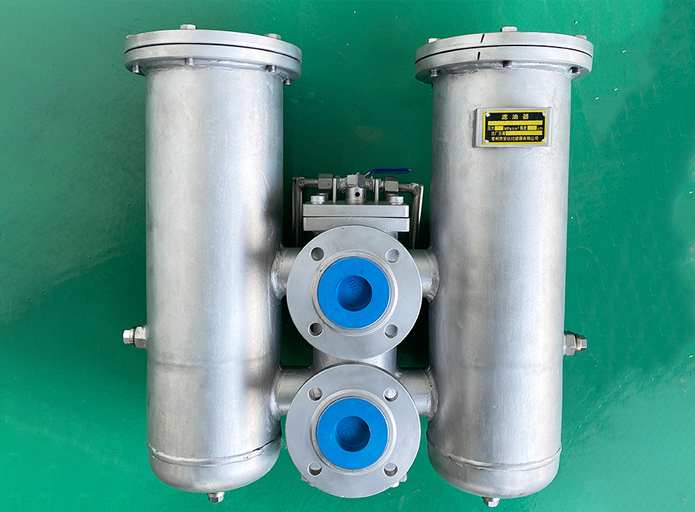

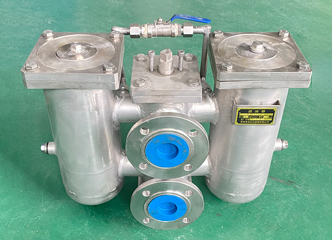

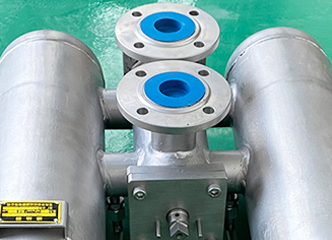

该过滤器是由两只单筒过滤器、换向阀、旁通阀、发讯器、扩散器等组成。它被安装在油箱顶部，侧面或底部，可在系统不停机的情况下更换滤芯，适用于连续工作的液压系统回油精过滤，用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等，使流回邮箱的油液保持清洁，以利于系统中的油液循环使用。
产品简介
该过滤器是由两只单筒过滤器、换向阀、旁通阀、发讯器、扩散器等组成。它被安装在油箱顶部，侧面或底部，可在系统不停机的情况下更换滤芯，适用于连续工作的液压系统回油精过滤，用来滤除液压系统中诸元件磨损产生的金属粉末以及密封件的橡胶杂质等，使流回邮箱的油液保持清洁，以利于系统中的油液循环使用。
| 型号Model | 公称流量Flow rate(L/min) | 过滤精度Filtr.(μm) | 公称压力Press.(MPa) | 压力损失Pressure loss(MPa)(MPa) | 发讯装置Indicator | 连接方式Connect | 滤芯型号Model of element | ||
|---|---|---|---|---|---|---|---|---|---|
| Initia | Max | (V) | (A) | ||||||
| SRFB-25x*F-CY | 25 | 135102030 | <=1.6 | <=0.075 | 0.35 | 122436220 | 2.521.50.25 | 法兰 | SFBX-25x* |
| SRFB-40x *F-CY | 40 | SFBX-40x* | |||||||
| SRFB-63x*F-CY | 63 | SFBX-63x* | |||||||
| SRFB-100x *F-CY | 100 | SFBX-100x* | |||||||
| SRFB-160x*F-CY | 160 | SFBX-160x* | |||||||
| SRFB-250x*F-CY | 250 | SFBX-250x* | |||||||
| SRFB-400x*F-CY | 400 | SFBX-400x* | |||||||
| SRFB-630x*F-CY | 630 | SFBX-630x* | |||||||
| SRFB-800x*F-CY | 800 | SFBX-800x* | |||||||
| SRFB-1000x* F-CY | 1000 | SFBX-1000x* | |||||||
| SRFB-1300x*F-CY | 1300 | SFBX-1300X* | |||||||
| 型号 Model | 尺 寸 Size (mm) | ||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DN | a | b | M | H1 | h2 | H | B | ΦK | J | L | B1 | d | A | D | H | C | Q | ||||||||
| SRFB-25x*-CY | Φ50 | 43 | 78 | M10 | 58 | 178 | 20 | 81 | Φ150 | 75 | 90 | 168 | Φ7 | 360 | Φ124 | 361 | 350 | Φ60 | |||||||
| SRFB-40x*-CY | 386 | ||||||||||||||||||||||||
| SRFB-63x*-CY | 424 | ||||||||||||||||||||||||
| SRFB-100x*-CY | 486 | ||||||||||||||||||||||||
| SRFB-160x*-CY | 561 | ||||||||||||||||||||||||
| SRFB-250x*-CY | Φ80 | 62 | 106 | M12 | 74 | 252 | 22 | 120 | Φ225 | 112 | 132 | 245 | Φ9 | 494 | Φ186 | 603 | 545 | Φ90 | |||||||
| SRFB-400x*-CY | 753 | ||||||||||||||||||||||||
| SRFB-630x*-CY | 923 | ||||||||||||||||||||||||
| SRFB-800x*-CY | 993 | ||||||||||||||||||||||||
| SRFB-1000x*-CY | 1160 | ||||||||||||||||||||||||
| SRFB-1300x*-CY | 1500 | ||||||||||||||||||||||||
