ZU-H、QU-H系列压力管路过滤器

ZU-H、QU-H high pressure line filter series

过滤精度高,通油能力大,纳污量大

钢铁行业 石油石化 造纸行业 机械加工 火电及核电 电子工业

ZU-H、QU-H系列压力管路过滤器

ZU-H、QU-H系列压力管路过滤器

产品概述

该过滤器安装在液压系统的压力管路上,用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥清质、炭渣质等,从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。

应用范围

广泛应用于重型机械、矿山机械、冶金机械等液压系统。

产品简介

该过滤器安装在液压系统的压力管路上,用以滤除液压油中混入的机械杂质和液压油本身化学变化所产生的胶质、沥清质、炭渣质等,从而防止阀芯卡死、节流小孔缝隙和阻尼孔的堵塞以及液压元件过快磨损等故障的发生。

该过滤器设有压差发讯装置,当滤芯污染堵塞到逬出油口压差为035MPa时,即发出开关信号,此时更换滤芯,以达到保护系统安全的目的。

性能与特点

该过滤器过滤效果好,精度高,但堵塞后清洗比较难,而须更换滤芯。

该过滤器滤芯采用玻璃纤维过滤材质,具有过滤精度高、通油能力大、原始压力损失小、纳污量大等优点,其过滤精度以绝对过滤精度标定,过滤比β3、5、10、20>200,过滤效率n≥99.5%,符合ISO标准。

技术参数

型号Model通径Dia(mm)公称流量Flow rate(L/min)过滤精度Filtr.(μm)公称压力Press.(MPa)压力损失Pressure loss(MPa)(MPa)发讯装置功率重量(Kg)滤芯型号Model of element连接方式Connect
InitiaMax
ZU/QU-H10x*P1510135102030320.080.3524V/48W220V/50W3.6HX - 10 X * #管式
ZU/QU-H25x*P255.0HX - 25 x * #
ZU/QU-H40X*P20400.18.0HX - 40 X * #
ZU/QU-H63x*P639.8HX — 63 x * #
ZU/QU-H100x*P2510012.0HX - 100 X * #
ZU/QU-H160x*P321600.1218.2HX - 160 X * #
ZU/QU-H250X*FP4025023.0HX - 250 x * #法兰式
ZU/QU-H400x*FP504000.15133.8HX - 400 X * #
ZU/QU-H630x*FP5363042.0HX - 630 X * #
ZU/QU-H800x*FP80052.0HX - 800 X * #

注:*为过滤精度,#表示过滤材料,若使用介质为水一乙二醇,使用压力32MPa,公称流量63L/min,滤材为纸质,带发讯器和旁通阀,则过滤器型号为:ZUI·BH-H63x*P,滤芯型号为HX·BH-63X *0。滤材为化纤,带发讯器,则过滤器型号为:QU·BH-63x*Q,滤芯型号为HX·BH-63x*Q,                        滤材为金属网,带发讯器,则过滤型号为:WU-H63x*P,滤芯型号为:HX-63x*W

链接尺寸

表一、管式

型号
Model
尺 寸 Size (mm)
~H~hLIbDdmM
ZU/QU-H10x*P198140118
70Φ88Φ732-M6M27x2
ZU/QU-H25x*P288230
ZU/QU-H40x*P2551941284486Φ124Φ1024-M10M33X2
ZU/QU-H63x*P323262
ZU/QU-H100x*P394329M42x2
ZU/QU —h160x*p43536216660100Φ146Φ121M48X2

表二、法兰式

型号
Model
尺 寸 Size (mm)
~H~hLIbDdd1m
ZU/QU-H250x*FP50843016660100146121Φ40M10
ZU/QU-H400x*FP545461206123170146Φ50M12
ZU/QU-H630 x*FP647563Φ55
ZU/QU-H800x*FP767683

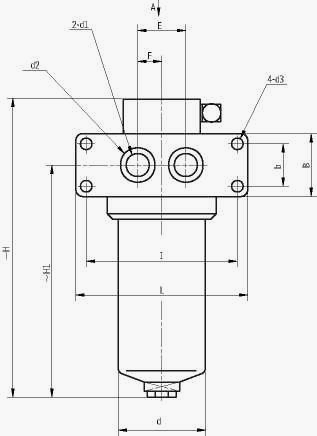

表三、板式



注:安装螺钉建议选用GB/T70.1-2000 12.9级

型号
Model
尺 寸 Size (mm)
~H~H1RdLBIbEfhh1h2d1d2d3
ZU/QU-H10x*BP21014246Φ73158601283040205011022Φ15Φ24Φ13
ZU/QU-H25 x *BP300232
ZU/QU-H40 x *BP26919962Φ102190641603250256513825Φ25Φ32Φ15
ZU/QU-H63x*BP337267
ZU/QU-H100x*BP399329
ZU/QU-H160x*BP42635373Φ121212721804060307716430Φ32Φ40Φ17
ZU/QU-H250x*BP507429804830Φ40Φ50
ZU/QU-H400x*BP55446185Φ1462751102256080409219440Φ50Φ65Φ26
ZU/QU-H630 x*BP654561

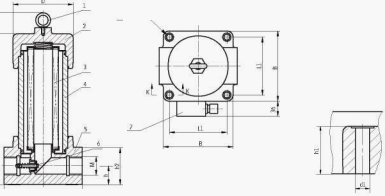

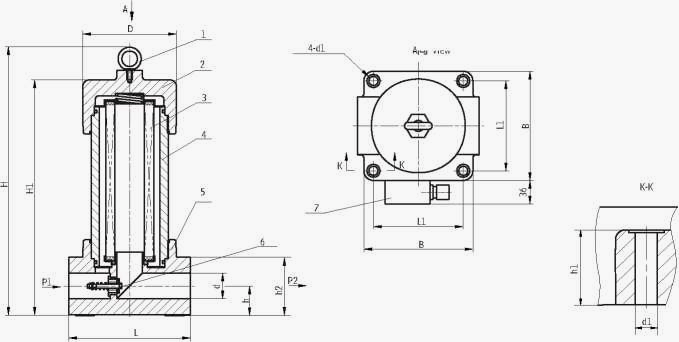

表四、倒装管式

1、吊环螺钉 2、顶盖 3、滤芯 4、壳体  5、滤头 6、旁通阀 7、发讯器

型号
Model
尺 寸 Size (mm)
HH1LL1Bd1hh1h2Md
ZU/QU-H10x*DLP19814813095115Φ927.53354M27x2Φ92
ZU/QU-H25x*DLP288238
ZU/QU-H40x*DLP247197156115145Φ14344168M33x2Φ124
ZU/QU-H63x*DLP315265
ZU/QU-H100x*DLP377327M42x2
ZU/QU-H160x*DLP415365190140170465092M48x2Φ146

表五、倒装法兰式

1、吊环螺钉                               2、顶盖                               3、滤芯                               4、壳体                               5、滤头                               6、旁通阀                               7、发讯器

型号
Model
尺 寸 Size (mm)
HH1DLL1Bd1hh1h2d
ZU/QU-H10X*DFP198148Φ9213095115Φ927.53354Φ18
ZU/QU-H25x*DFP288238
ZU/QU-H40x*DFP247197Φ124156115145Φ14344168Φ25
ZU/QU-H63x*DFP315265
ZU/QU-H100x*DFP377327
ZU/QU-H160x*DFP415365Φ146190140170465092Φ32
ZU/QU-H250x*DFP485435Φ40
ZU/QU-H400x*DFP532482Φ176240160200Φ186375122Φ50
ZU/QU-H630 x*DFP632582Φ55
ZU/QU-H800x*DFP752702

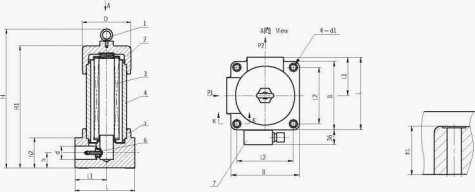

表六、倒装法兰式A型

1、吊环螺钉                               2、顶盖                               3、滤芯                               4、壳体                               5、滤头                               6、旁通阀                               7、发讯器

型号
Model
尺 寸 Size (mm)
HH1LL1L2Bd1hh1h2dD
ZU/QU-H10x* DFAP198148122.56595115Φ927.53354Φ18Φ92
ZU/QU-H25X* DFAP288238
ZU/QU-H40x* DFAP247197150.578115145Φ14344168Φ25Φ124
ZU/QU-H63X* DFAP315265
ZU/QU-H100X* DFAP377327
ZU/QU-H160X* DFAP41536518095140170465092Φ32Φ146
ZU/QU-H250X* DFAP485435Φ40
ZU/QU-H400X* DFAP532482220120160200Φ186375122Φ50Φ176
ZU/QU-H630X* DFAP632582Φ55
ZU/QU-H800X* DFAP752702

表七、倒装法兰式B型

1、吊环螺钉                               2、顶盖                               3、滤芯                               4、壳体                               5、滤头                               6、旁通阀                               7、发讯器

型号
Model
尺 寸 Size (mm)
HH1LL1L2Bd1hh1h2dD
ZU/QU-H10x* DFBP198148122.56595115Φ927.53354Φ18Φ92
ZU/QU-H25X* DFBP288238
ZU/QU-H40x* DFBP247197150.578115145Φ14344168Φ25Φ124
ZU/QU-H63X* DFBP315265
ZU/QU-H100X* DFBP377327
ZU/QU-H160X* DFBP41536518095140170465092Φ32Φ146
ZU/QU-H250X* DFBP485435Φ40
ZU/QU-H400X* DFBP532482220120160200Φ186375122Φ50Φ176
ZU/QU-H630X* DFBP632582Φ55
ZU/QU-H800X* DFBP752702

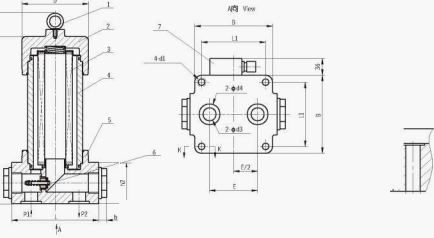

表八、倒装板式

1、吊环螺钉                               2、顶盖                               3、滤芯                               4、壳体                               5、滤头                               6、旁通阀                               7、发讯器
                           注:安装螺钉建议选用GB/T70.L2000 12.9级

型号
Model
尺 寸 Size (mm)
HH1DLL1Bd1Eh1h2d3d4b
ZU/QU-H10X* BDP196146Φ9213090115Φ11.5603150Φ15Φ2414
ZU/QU-H25X*BDP286236
ZU/QU-H40X*BDP245195Φ124156115145Φ16883964Φ25Φ3815
ZU/QU-H63X*BDP313263
ZU/QU-H100X*BDP375325
ZU/QU-H160X*BDP413363Φ146190135170Φ181044888Φ40Φ5023
ZU/QU-H250X* BDP483433
ZU/QU-H400X* BDP530480Φ176240160200Φ2614470118Φ50Φ6524
ZU/QU-H630X* BDP630580
ZU/QU-H800X* BDP750700

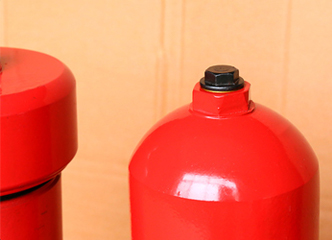

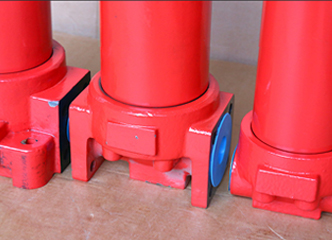

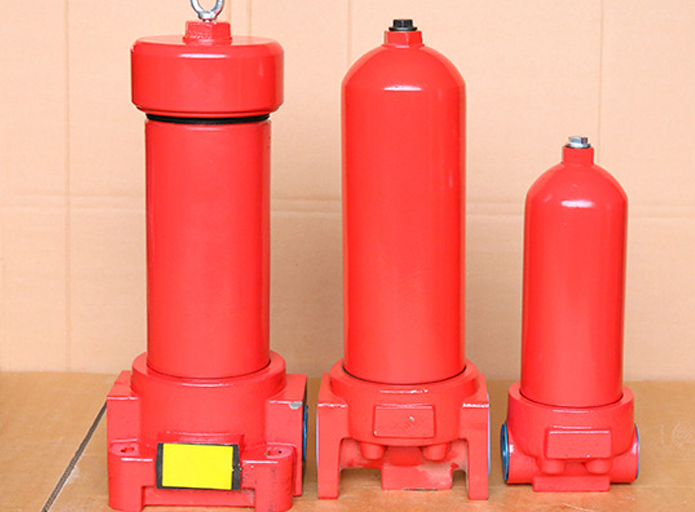

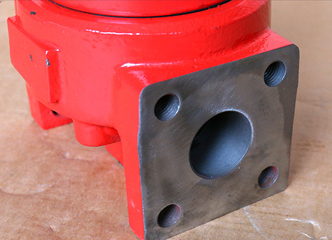

产品细节
