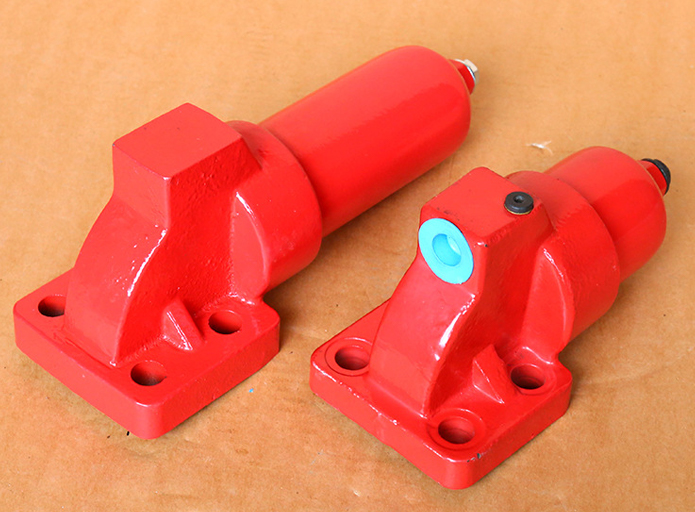

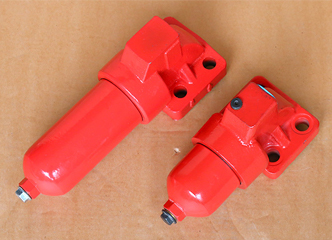

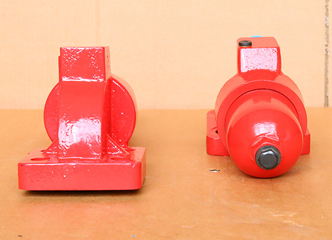

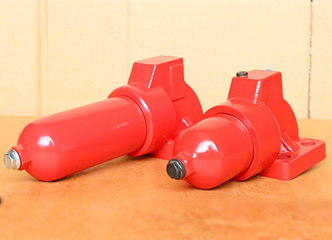

该高压板式过滤器可直接安装系统的阀块上,用于逬一步清除或阻挡由于外界侵入或元件工作时磨损,所产生的杂质。特别适用自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死,从而可减少故障,延长元件使用寿命。
广泛应用于重型机械、矿山机械、冶金机械等液压系统。
产品简介
该高压板式过滤器可直接安装系统的阀块上,用于逬一步清除或阻挡由于外界侵入或元件工作时磨损,所产生的杂质。特别适用自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死,从而可减少故障,延长元件使用寿命。
该过滤器设有压差发讯器,当滤芯被污染堵塞到进出油口压差为0.5MPa时,即发出开关信号,此时应清洗或更换滤芯,此达到保证系统安装的目的。
型号 | 通径Dia.(mm) | 公称流量Flow rate(L/min) | 过滤精度Filtr.(μm) | 公称压力(MPa) | 压力损失Iniaitl.△P(MPa) | 发讯器功率(V/W) | 滤芯型号 | 进出油口 0形圈 | |
---|---|---|---|---|---|---|---|---|---|
Initial | Max. | ||||||||
DFB-H30 x *C | 16 | 30 | 35102030 | 32 | <=0.01 | 0.5 | 220V/50W | LH0030D*BN3HC | 24x2.4 |
DFB-H60 x *C | 20 | 60 | LH0060D*BN3HC | 32x3.1 | |||||
DFB-H110 x *C | 110 | LH0110D*BN3HC | |||||||
DFB-H160 x *C | 32 | 160 | LH0160D*BN3HC | 40x3.1 | |||||
DFB-H240 x *C | 240 | LH0240D*BN3HC | |||||||
DFB-H330 X *C | 330 | LH0330D*BN3HC | |||||||
DFB-H500 X *C | 500 | LH0500D*BN3HC | |||||||
DFB-H660 X *C | 660 | LH0660D*BN3HC |
型号 Model | 尺 寸 Size (mm) | ||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Φd1 | Φd2 | Φd3 | Φd4 | b | b1 | b2 | b3 | h1 | h2 | h3 | h4 | h5 | h6 | h7 | |
DFB-H30x*C | 67 | 54 | 12 | 16 | 18 | 80 | 57 | 94 | 210 | 75 | 76 | 45 | 15.5 | 28 | 30.5 |
DFB-H60x*C | 92 | 73 | 18 | 20 | 20 | 110 | 72 | 115 | 240 | 75 | 94 | 55 | 19.5 | 35 | 34.5 |
DFB-H110x*C | 92 | 73 | 18 | 20 | 20 | 110 | 72 | 115 | 309 | 75 | 94 | 55 | 19.5 | 35 | 34.5 |
DFB-H160x*C | 124 | 102 | 22 | 32 | 30 | 140 | 95 | 153 | 293 | 85 | 110 | 60 | 25 | 52 | 31 |
DFB-H240x*C | 124 | 102 | 22 | 32 | 30 | 140 | 95 | 153 | 351 | 85 | 110 | 60 | 25 | 52 | 31 |
DFB-H330x*C | 170 | 146 | 22 | 32 | 30 | 140 | 95 | 172 | 372 | 115 | 110 | 58 | 26 | 52 | 32 |
DFB-H500x*C | 170 | 146 | 22 | 32 | 30 | 140 | 95 | 172 | 454 | 115 | 110 | 58 | 26 | 52 | 32 |
DFB-H660x*C | 170 | 146 | 22 | 32 | 30 | 140 | 95 | 172 | 528 | 115 | 110 | 58 | 26 | 52 | 32 |
