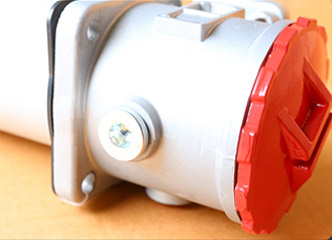

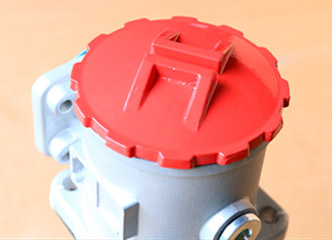

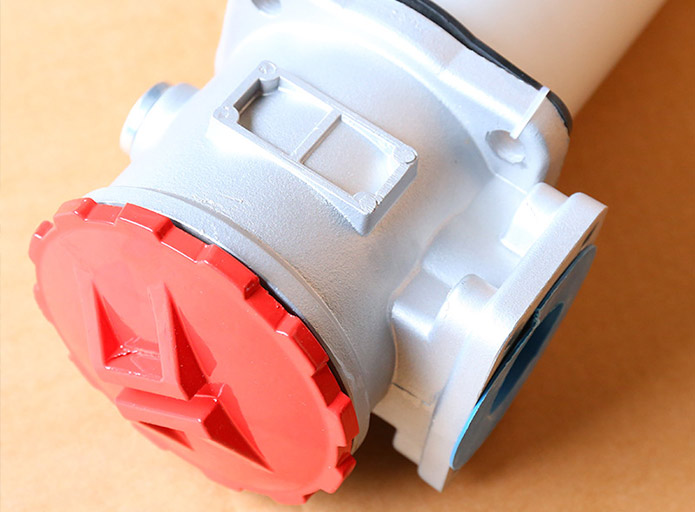

PLF系列压力管路过滤器

产品概述

该系列过滤器，可安装在不同压力等级的压力管路上，用以进一步清除或阻挡由于外界带入元件工作时磨损，以及介质本身化学作用所产生的杂质。特别适用于自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死，从而可减少故障，延长元件使用寿命。

应用范围

产品简介

该系列过滤器，可安装在不同压力等级的压力管路上，用以进一步清除或阻挡由于外界带入元件工作时磨损，以及介质本身化学作用所产生的杂质。特别适用于自动控制系统和伺服系统。它可防止高精度的控制元件和执行元件由于污染而过早磨损或卡死，从而可减少故障，延长元件使用寿命。
该过滤器采用进口玻璃纤维滤材，具有过滤精度高，通油能力强，原始压力损失小，纳污量大等优点。过滤精度以绝对过滤精度标定，其过滤比β3, 5, 10, 20≥200过滤效率n≥99.5%。符合ISO标准。

性能与特点

1、与同等流量过滤器相比，结构紧凑体积小。

2、使用压力范围宽。

3、换滤芯方便，用户可根据安装空间，打幵上盖，更换滤芯，也可旋下外壳（先放油）从下面取下滤芯。

4、安装固定方便：如用户按标准流向安装有困难时可拆下盖上4个螺钉，把盖转动180度。这样就改变了介质流动方向。

5、该过滤器设有旁通阀和压差发讯装置，双重保护功能。当滤芯污染堵塞至进出口压差值为发讯器调定值时，发讯器发讯，此时必须更换滤芯。

技术参数

型号	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力（MPa）	压力损失Iniaitl.△P(MPa)		发讯器功率（V/W）	滤芯型号	连接方式
型号	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力（MPa）	Initial	Max.	发讯器功率（V/W）	滤芯型号	连接方式
PLF - 30 x *P	30	351020	H=32E=16C=6.3	<=0.07	0.5	24V/48W220V/50W	PLFX-30-X*	管式
PLF - Ο 60 X *P	60						LH0060D*BN3HC
PLF-Ο 110x*P	110						LH0110D*BN3HC
PLF-Ο 160x*P	160						LH0160D*BN3HC
PLF-Ο 240x*FP	240						LH0240D*BN3HC	法兰式
PLF-Ο 330 x*FP	330						LH0330D*BN3HC
PLF-Ο 500 x*FP	500						LH0500D*BN3HC
PLF-Ο 660x*FP	660						LH0660D*BN3HC

注：*为过滤精度。使用介质为水一乙二醇，使用压力32MPa，公称流量60L/min，过滤精度10μm，带发讯器。则过滤器型号为PLFΟBH-H60 x 10P，滤芯型号为 LH0060D010BN3HC

链接尺寸

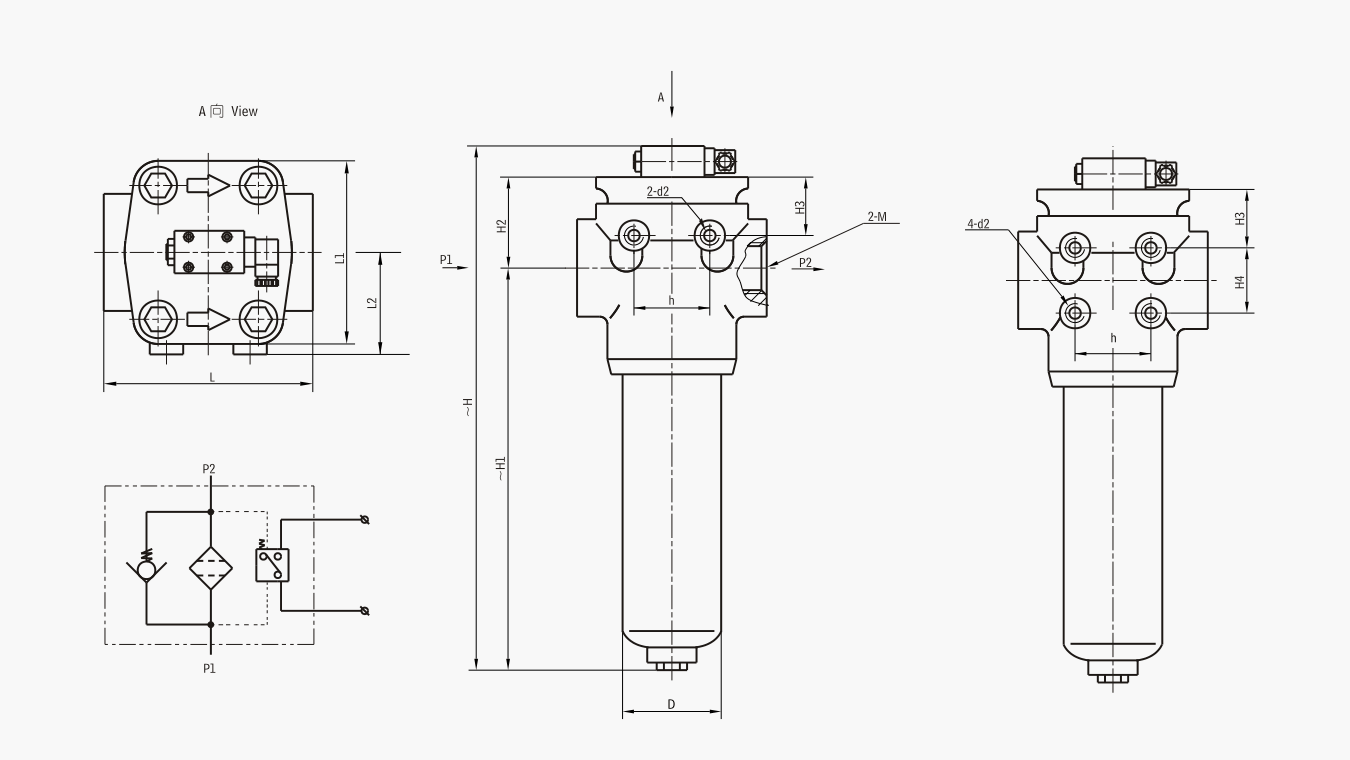

一、管式

1、32MPa压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF-H30 x *P	239	146	58	45		35	118	114	69	73	2 - M33 x 2	2-M10
PLF-H60 X *P	255	162	58	45		35	118	114	69	73	2 - M33 x 2	2-M10
PLF-H110x*P	329	236	58	45		35	118	114	69	73	2-M42x2	2-M10
PLF-H160x*P	319	215	69	49	45	50	150	140	82	102	2-M48X2	4-M10

2、16MPa 压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF-E30 x *P	223	136	52	39		35	110	100	62	73	2 - M33 x 2	2-M10
PLF-E60 X *P	239	152	52	39		35	110	100	62	73	2 - M33 x 2	2-M10
PLF-E110x*P	308	221	52	39		35	110	100	62	73	2-M42x2	2-M10
PLF-E160x*P	294	196	63	43	45	45	140	130	77	95	2-M48x2	4-M10

3、6.3MPa压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H3	H4	h	L	L1	L2	D	M	d2
PLF - C30 X *P	223	136	52	39		35	110	88	56	73	2 - M33 x 2	2-M10
PLF - C60 x *P	239	152	52	39		35	110	88	56	73	2 - M33 x 2	2-M10
PLF - C110 x *P	308	221	52	39		35	110	88	56	73	2-M42x2	2-M10
PLF - C160 X *P	290	196	59	39	45	45	140	114	69	95	2-M48x2	2-M10

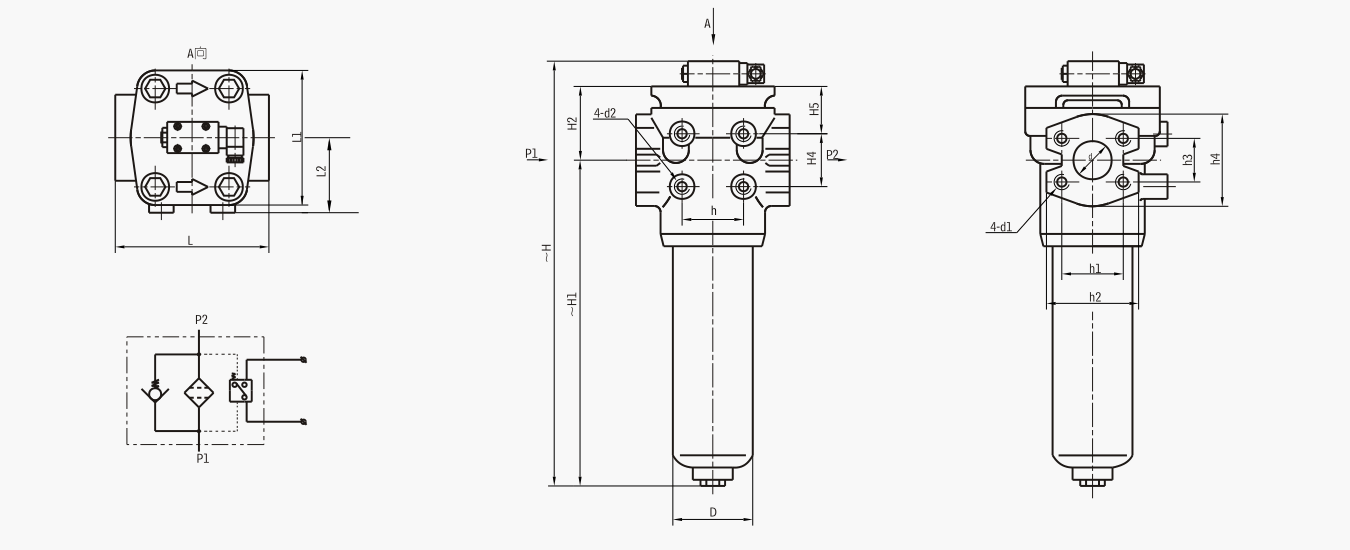

二、法兰式

1、32MPa压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-H242 x *FP	377	273	69	45	49	50	79.4 ±0.25	110	36.5 ±0.25	90	150	140	82	102	2-Φ38	4-M16	4-M10
PLF-H333 x *FP	400	277	88	60	63	80	96.8 ±0.25	130	44.5 土 0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12
PLF-H500 x *FP	493	370	88	60	63	80	96.8 ±0.25	130	44.5 土 0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12
PLF-H666 x *FP	567	444	88	60	63	80	96.8 ±0.25	130	44.5 土 0.25	110	190	180	108	146	2-Φ51	4-M20	4-M12

2、16MPa 压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-E240 x *FP	352	254	63	45	43	45	69.9 ±0.25	94	35.7 ±0.25	82	140	130	77	95	2-Φ38	4-M12	4-M10
PLF-E330 x *FP	368	257	76	55	56	75	77.8 ±0.25	102	42.9 土 0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12
PLF-E500 x *FP	461	350	76	55	56	75	77.8 ±0.25	102	42.9 土 0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12
PLF-E660 x *FP	535	424	76	55	56	75	77.8 ±0.25	102	42.9 土 0.25	96	180	164	100	140	2-Φ51	4-M12	4-M12

3、6.3MPa压力管路过滤器

型号 Model	尺寸 Size (mm)
型号 Model	~H	~H1	H2	H4	H5	h	h1	h2	h3	h4	L	L1	L2	D	d	d1	d2
PLF-C240x*FP	348	254	59	45	39	45	69.9 ±0.25	94	35.7 ±0.25	82	140	114	69	95	2-Φ38	4-M12	4-M12
PLF-C330x*FP	350	249	66	55	46	65	77.8 ±0.25	102	42.9 ±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
PLF-C500x*FP	443	342	66	55	46	65	77.8 ±0.25	102	42.9 ±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
PLF-C660x*FP	517	416	66	55	46	65	77.8 ±0.25	102	42.9 ±0.25	96	180	144	90	133	2-Φ51	4-M12	4-M12
