ZU-A QU-A WU-A XU-A 系列回油过滤器

ZU-A QU-A WU-A XU-A 系列回油过滤器

产品概述

该过滤器安装在液压系统的回油管路处，用以滤除油液中诸元件磨损的金属粉末以及密封件磨损的橡胶杂质等，使流回油箱中的油液保持清洁，有利于系统中油液循环使用。

应用范围

产品简介

该过滤器安装在液压系统的回油管路处，用以滤除油液中诸元件磨损的金属粉末以及密封件磨损的橡胶杂质等，使流回油箱中的油液保持清洁，有利于系统中油液循环使用。

技术参数

ZU-A、QU-A、WU-A系列滤油器

XU-A 系列过滤器

型号Model	通径Dia(mm)	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力Press.(MPa)	压力损失Pressure loss(MPa)(MPa)		旁通阀开启压力Pressure loss(MPa)(MPa)	发讯装置功率	重量(Kg)	连接方式Connect	滤芯型号Model of element
型号Model	通径Dia(mm)	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力Press.(MPa)	Initia	Max	旁通阀开启压力Pressure loss(MPa)(MPa)	发讯装置功率	重量(Kg)	连接方式Connect	滤芯型号Model of element
U-A10x* P	10	10	135102030	1.6	0.05	0.35	0.4	24V/48W220V/50W	2.6	管式	TZX2-10X*#
U-A25X* P	15	25							3.2		TZX2-25X*#
U-A40X* P	20	40							3.6		TZX2-40X*#
U-A63X* P	25	63			0.07				4.8		TZX2-63X*#
U-A100X* P	32	100			0.07				5.8		TZX2-100X*#
U-A160X* P	40	160			0.12				6.7		TZX2-160X*#
U-A250X* FP	50	250			0.12				9.5	法兰	TZX2-250X*#
U-A400X* FP	65	400			0.15				14.4		TZX2-400X*#
U-A630X* FP	80	630			0.15				22.3		TZX2-630X*#
U-A800X* FP	90	800			0.17						TZX2-800X*#
U-A1000 X* FP	100	1000			0.17						TZX2-1000X*#
U-A25X* BP	20	25			0.05				3.2	板式	TZX2-25X*#
U-A40x* BP	20	40			0.05				3.5		TZX2-40X*#
U-A63x* BP	32	63			0.07				3.9		TZX2-63X*#
U-A100X* BP	32	100			0.07				6.2		TZX2-100X*#
U-A160X* BP	38	160			0.12				7		TZX2-160X*#
U-A250X* BP	50	250			0.12				10		TZX2-250 X*#
U-A400X* BP	65	400			0.15				15.4		TZX2-400 X*#

型号Model	通径Dia(mm)	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力Press.(MPa)	压力损失Pressure loss(MPa)(MPa)		旁通阀开启压力Pressure loss(MPa)(MPa)	发讯装置功率	重量(Kg)	连接方式Connect	滤芯型号Model of element
型号Model	通径Dia(mm)	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	公称压力Press.(MPa)	Initia	Max	旁通阀开启压力Pressure loss(MPa)(MPa)	发讯装置功率	重量(Kg)	连接方式Connect	滤芯型号Model of element
XU-A25 x * P	15	25	3050	1.6	0.05	0.35	0.4	24V/48W220V/50W	3.4	管式	TXX-25 x *
XU-A40 x * P	20	40			0.05				3.9		TXX-40 X *
XU-A63 x * P	25	63			0.07				4.9		TXX-63 X *
XU-A100 x * P	32	100			0.07				6.3		TXX-100 x *
XU-A160 x * P	40	160			0.12				7		TXX-160 x *
XU-A250 x * FP	50	250			0.12				10.2	法兰	TXX-250 x *
XU-A400 x * FP	65	400			0.15				15.2		TXX-400 x *
XU-A630 x * FP	80	630			0.15				25.6		TXX-630 x *
XU-A25 x * BP	20	25			0.05				3.4	板式	TXX-25 X *
XU-A40 x * BP	20	40			0.05				4.3		TXX-40 X *
XU-A63 x * BP	32	63			0.07				5.8		TXX-63 X *
XU-A100 x * BP	32	100			0.07				7.1		TXX-100 x *
XU-A160 x * BP	38	160			0.12				7.3		TXX-160 x *
XU-A250 x * BP	50	250			0.12				10.7		TXX-250 x *
XU-A400 X * BP	65	400			0.15				16.2		TXX-400 x *

链接尺寸

表一、管式

型号 Model	尺寸 Size (mm)
型号 Model	H	h	L	B	D	I	M	m
QU-A10 x *p	199	152	104	102	Φ70	30	M18 X 1.5	M6
WU-A10 x *p	199	152	104	102	Φ70		M18 X 1.5
QU-A25x*p	239	182	102	110	Φ89		M22 x 1.5
XU-A25x*p	239	182					M22 x 1.5
QU-A40x*p	299	242					M27x2
XU-A40x*p	299	242					M27x2
QU-A63 x *p	322	254	146	131	Φ109	55	M33X2	M8
XU-A63 x *p	322	254	146				M33X2
QU-A100x*p	422	358	150				M42x2
XU-A100x*p	422	358	150				M42x2
SU-A160x*p	449	380	170	148	Φ134	65	M48X2
XU-A160x*p	449	380	170	148	Φ134	65	M48X2

表二、法兰式

型号 Model	尺寸 Size (mm)
型号 Model	H	h	L	B	b	D	m	Φ	M
SU-A250 x*FP	561	485	182	166	115	Φ150	M10	74	M6
XU-A250 x*FP	561	485	182	166	115	Φ150	M10	74	M6
SU-A400x*FP	706	625	196	176	140	Φ163	M12	94	M8
XU-A400x*FP	706	625	196	176	140	Φ163	M12	94	M8
SU-A630 X *FP	846	750	224	212	160	Φ186	M12	115	M10
XU-A630 X *FP	846	750	224	212	160	Φ186	M12	115	M10
ZU-A800 x *FP	1024	936	260	250	180	Φ212	M12	125	M12
ZU-A1000 x *FP	1094	1001	260	250	180	Φ212	M12	135	M12

表三、板式

型号 Model	尺寸 Size (mm)
型号 Model	H	h	L	B	b	D	I	n	E	F	C	C1	Φd1	Φd2	Φd3	Φd4
ZU-A25X*BP	202	182	132	104	17	95	116	58	30	10	20	10	28	20	11	7
QU-A25X*BP
WU-A25X*BP
XU-A25X*BP
ZU-A40X*BP	262	242
QU-A40X*BP
WU-A40X*BP
XU-A40X*BP
ZU-A63X*BP	290	254	160	127	18	115	142	71	45	22.5	30	15	40	32	13.5	9
QU-A63X*BP
WU-A63X*BP
XU-A63X*BP
ZU-100X*BP	390	354
QU-100X*BP
WU-100X*BP
XU-100X*BP
ZU-A160X*BP	407	376	180	164		134	162	81	50	25	42	21	45	38	15	9
QU-A160X*BP
WU-A160X*BP
XU-A160X*BP
ZU-A250X*BP	522	486	210	202		150	188	94	66	33	48	24	60	50	18	11
QU-A250X*BP
WU-A250X*BP
XU-A250X*BP
ZU-A400X*BP	669	625	254	214	25	163	228	114	90	45	60	30	75	65	18	13
QU-A400X*BP
WU-A400X*BP
XU-A400X*BP

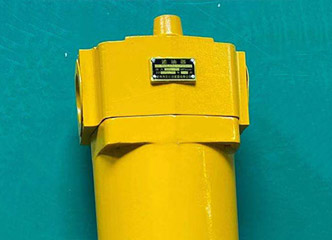

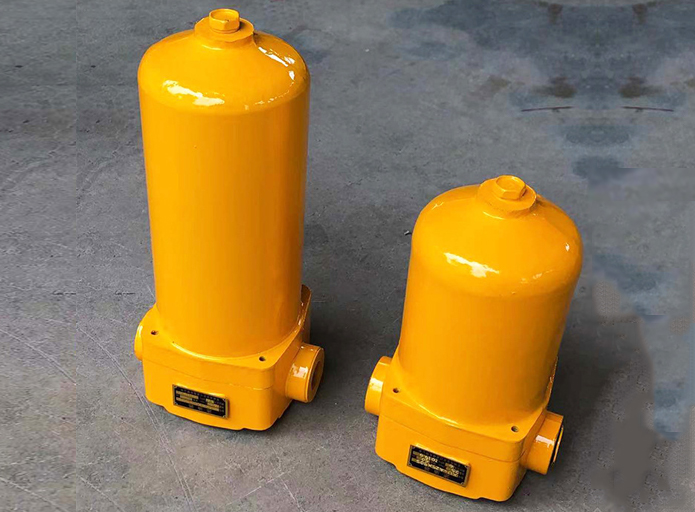

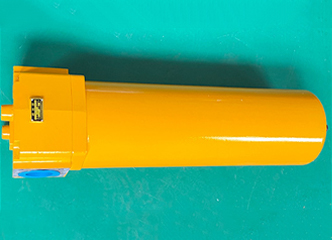

产品细节
