TFA系列吸油过滤器

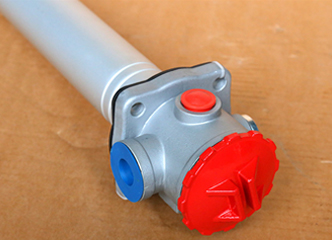

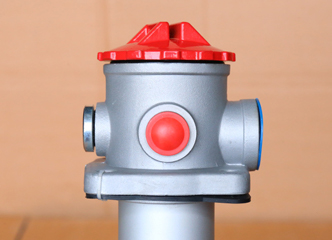

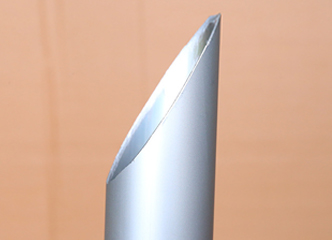

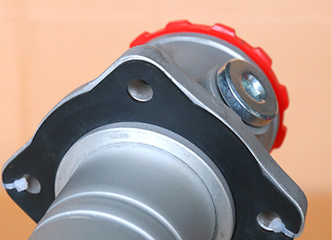

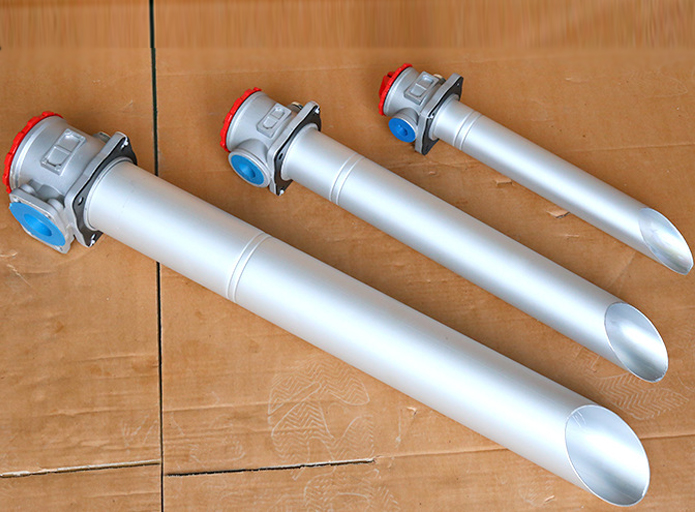

产品概述

本过滤器安装在油泵吸口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染,提高液压系统清洁度。本过滤器可直接的在油箱侧边，上部或底部，吸油筒体浸入油箱内液面仪下，过源器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染増塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，油通能力大，阻力小，清洗或更换滤芯方便等优点。

应用范围

产品简介

本过滤器安装在油泵吸口处，用以保护油泵及其它液压元件，以避免吸入污染杂质，有效地控制液压系统污染,提高液压系统清洁度。
本过滤器可直接的在油箱侧边，上部或底部，吸油筒体浸入油箱内液面仪下，过源器滤头露在油箱外，并设有自封阀，旁通阀，滤芯污染増塞发讯器等装置，使更换滤芯和清洗滤芯时油箱内油液不会流出，本产品设计新颖，安装方便，油通能力大，阻力小，清洗或更换滤芯方便等优点。

性能与特点

1、安装连接方便，简化系统管路：
本过滤器可直接安装在油箱侧边，底部或上部，过滤器滤头露在油箱外，吸油筒体浸入油箱内液面以下，出油口设有管式、法兰式连接，过滤器内设置自封阀等装置，使管路省去装截止阀等其它管件，从而使管路简化，安装方便。

2、设置自封阀，使更换、清洗滤芯或维修系统非常方便：
当更换、清洗浦芯或维修系统时，只需旋开过滤器端盖（清洗盖），此时自封阀会自动关闭，隔绝油箱油路，使油箱内油液不会向外流出，从而使清洗，更换滤芯或维修系统非常方便，如顶开自封阀又可作油箱向外放油之用。

3、具有滤芯污染发讯器与油路旁通阀，提高了液压系统的可靠性：
当滤芯被污染物堵塞到出油口真空度为0.018MPa时，发讯器便发出讯号，应及时更换或清洗滤芯。若此时不能马上停机或无人来更换滤芯时，在滤芯上部的油路旁通阀会自动幵启（开启值为：真空0.02MPa）,以避免油泵出现吸空故障。但此时应停机更换或清洗滤芯，以保持液压系统清洁度，提高液压系统的可靠性。

技术参数

型号	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	通径Dia.(mm)	原始压力损失Iniaitl.△P(MPa)	发讯装置Indicator		连接方式Connecting	重量Weight(Kg)	滤芯型号Model of element
型号	公称流量Flow rate(L/min)	过滤精度Filtr.(μm)	通径Dia.(mm)	原始压力损失Iniaitl.△P(MPa)	(V)	(A)	连接方式Connecting	重量Weight(Kg)	滤芯型号Model of element
TF-25×*L-C/Y	25	80 100180	15	<0.01	122436220	2.521.50.25	>管式Thread	0.4	TFX-25×*
TF-40×*L-C/Y	40		15					0.45	TFX-40×*
TF-63×*L-C/Y	63		25					0.82	TFX-63×*
TF-100×*L-C/Y	100		32					0.87	TFX-100×*
TF-160×*L-C/Y	160		40					1.75	TFX-160×*
TF-250×*F-C/Y	250		50				>法兰Flange	2.60	TFX-250×*
TF-400×*F-C/Y	400		65					4.3	TFX-400×*
TF-630×*F-C/Y	630		90					6.2	TFX-630×*
TF-800×*F-C/Y	800							6.9	TFX-800×*
TF-1000×*F-C/Y	1000							8	TFX-1000×*
TF-1300×*F-C/Y	1300							10.4	TFX-1300×*

注：*为过滤精度，若使用介质为水--乙二醇，公称流量160L/min，过滤精度80μm，带ZS-I型发讯器，则过滤器型号为TF.BH-160×80L-C，滤芯型号为TFX.BH-160×80。

链接尺寸

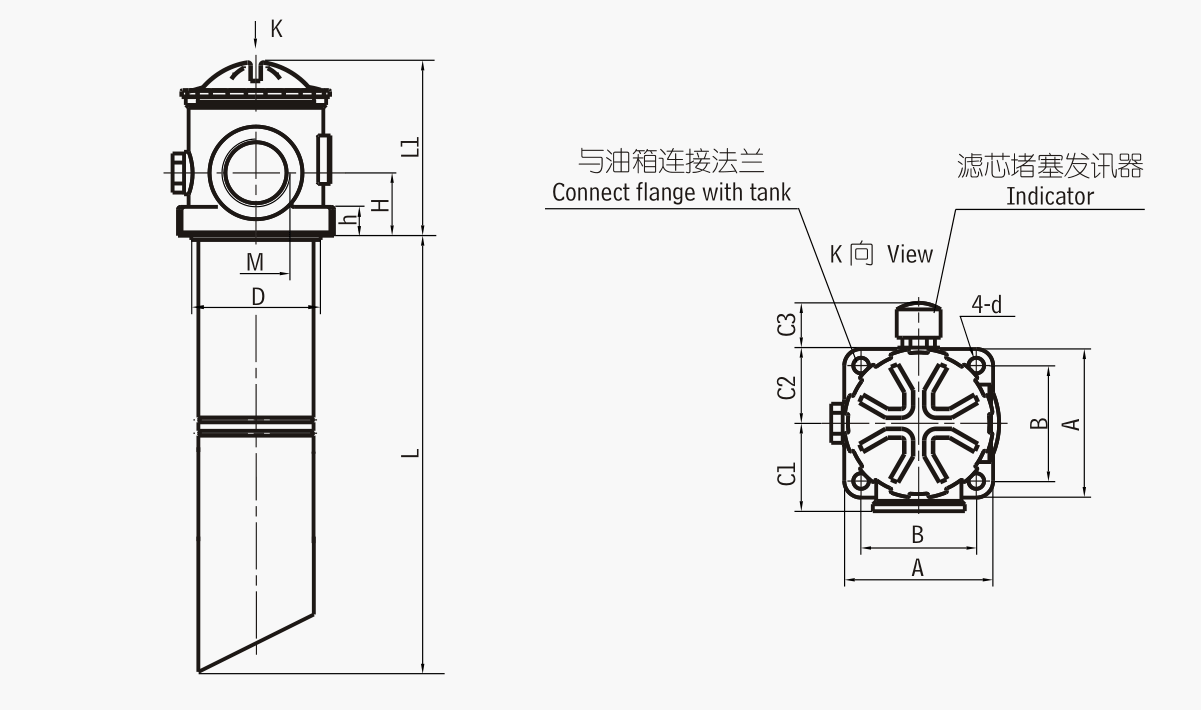

1、管式（出油口螺纹链接）Threaded Connection

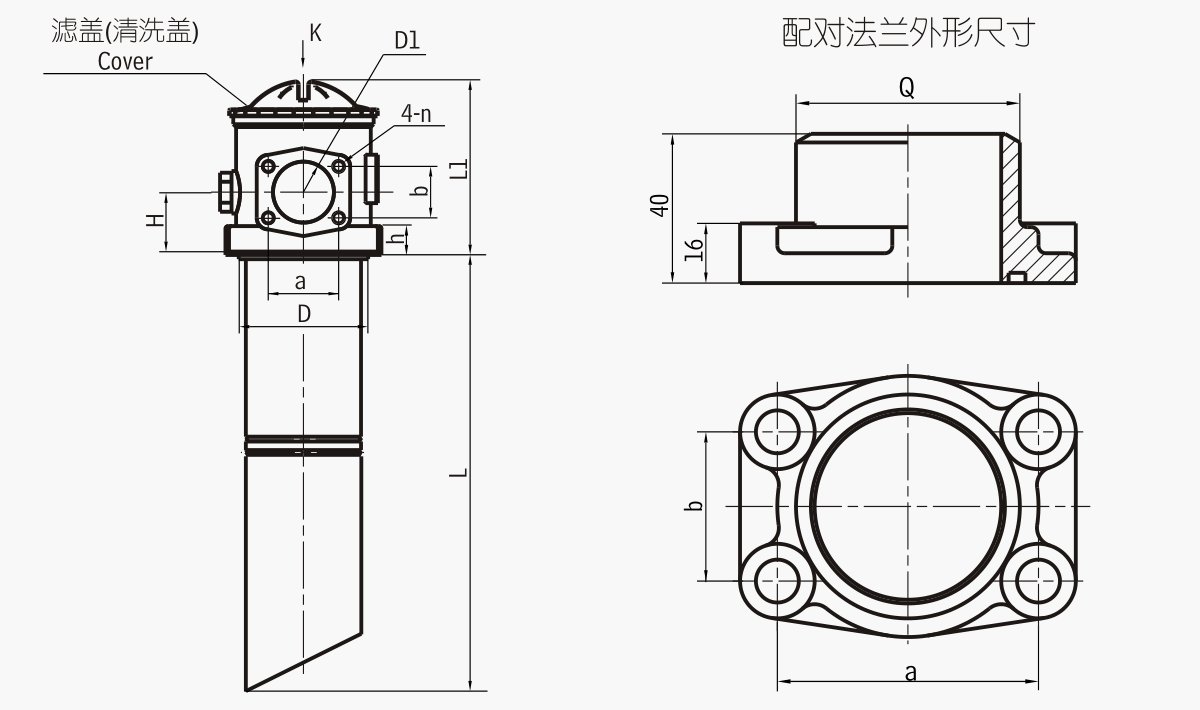

2、法兰式（出油口法兰链接）Flanged Connection

表一、TFA-25~160赚纹式尺寸

型号 Model	尺寸 Size (mm)
型号 Model	L	L1	H	M	D	A	B	C1	C2	C3	h	d
TF-25X*L - Y/C	343	78	25	M22 × 1.5	Φ62	80	60	45	42	42	9.5	Φ9
TF-40X*L - Y/C	110	78	25	M27 × 2	Φ62	80	60	45	42		9.5
TF-63X*L - Y/C	488	98	33	M33 × 2	Φ75	90	70.7	54	47		10
TF-100X*L - Y/C	538	98	33	M42 × 2	Φ75	90	70.7	54	47		10
TF-160X*L - Y/C	600	119	42	M48 × 2	Φ91	105	81.3	62	53.5		12	Φ11

表二、TFA-250~800 去兰式连接尺寸

型号 Model	尺寸 Size (mm)
型号 Model	L	L1	H	D1	D	a	b	n	A	B	C1	C2	C3	h	d	Q
TF-250X*L - Y/C	670	119	42	Φ50	Φ91	70	40	M10	105	81.3	72.5	53.5	42	l2	Φ11	Φ60
TF-400X*L - Y/C	725	141	50	Φ65	Φ110	90	50		125	95.5	82.5	61		15		Φ73
TF-630X*L - Y/C	825	184	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
TF-800X*L - Y/C	885	184	65	Φ90	Φ140	120	70		160	130	100	81		15.5		Φ102
